不知道用什么图表展示数据 看这份图表选择指南就够了

我们做数据分析的有句话叫“一图胜千言”,图表是展现数据的一种重要展现形式,选对了图表就能帮助我们更加快速、直观的传达数据信息。

但是图表的种类繁多,应用场景不一,所以很多新手在进行数据可视化时,经常不知道什么样的图表来展示自己的数据才是最合适的,今天就给大家分享图表选择的正确流程和方法,帮助大家选择正确图表

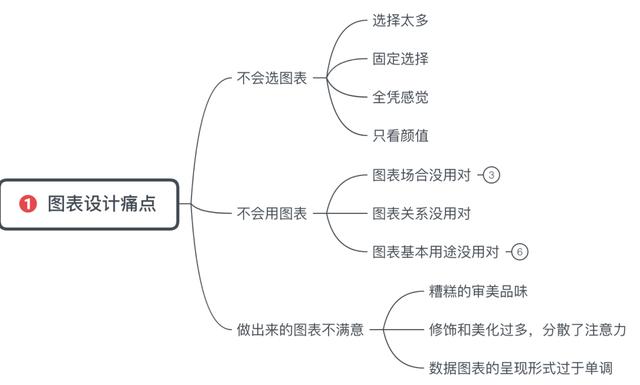

图表设计痛点

编辑

什么才是好的图表?

讲方法之前,我们先了解一下什么才是好的图表

编辑

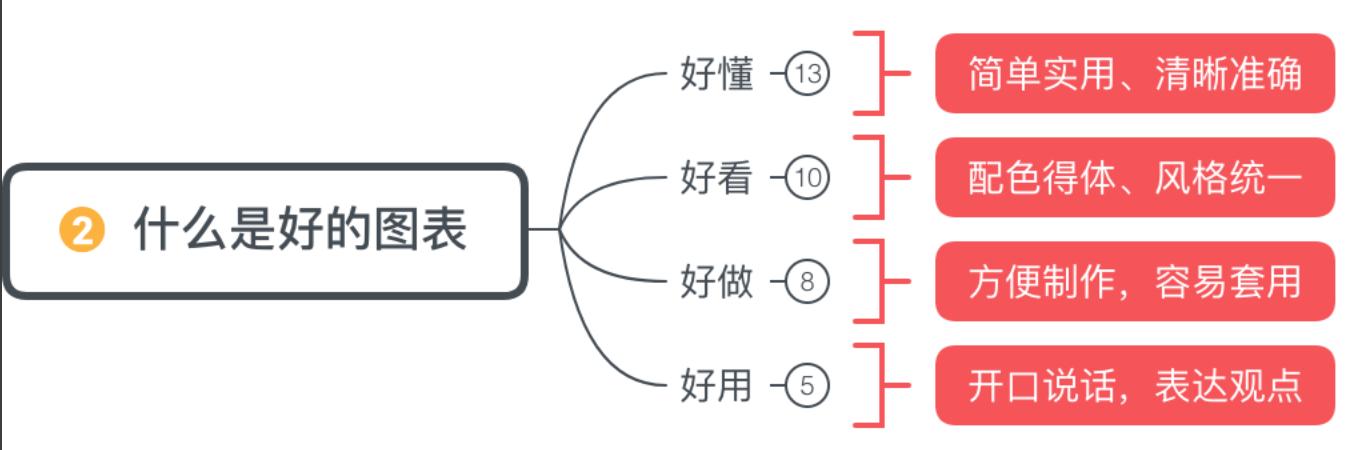

好的图表应该应该满足“四个好”:好懂、好看、好做、好用

不管我们用哪种类型的图表,都需要牢记以下三条原则:

  1. 明确目标受众:他们对该问题有何了解?
  2. 确定要传递的信息:数据说明了什么?需要传达多个信息吗?
  3. 确定信息的特点:是要进行项目比较、显示时间趋势,还是分析数据关系?

如何选择有效的图表

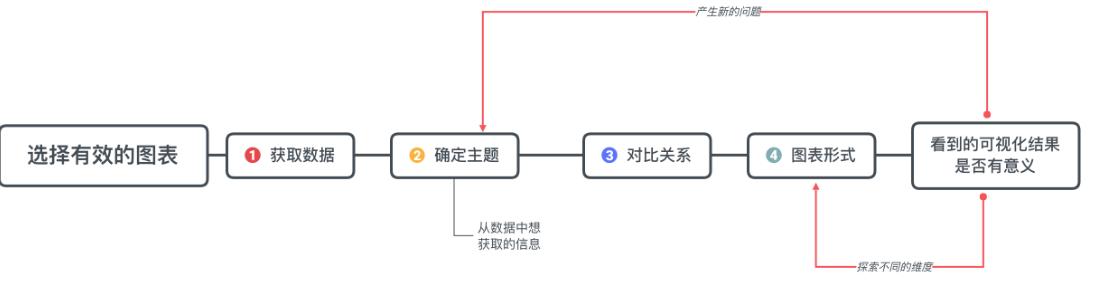

下面说正题,我们应该如何选择有效的图表,我画了一个图表制作流程图:

编辑

首先获取数据,确定数据展现的主题,也就是你想利用图表从数据中获得哪些信息,然后根据数据之间的对比关系选择图表类型。这个过程你还可能通过图表分析出新的问题,或者尝试从多个维度分析数据。

1、确定表达主题

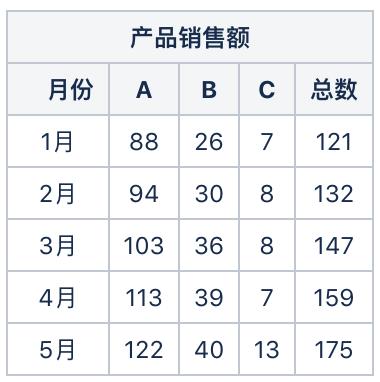

同一组数据用不同的角度看,有不同的主题,比如下面这组数据:

编辑

如果你的注意力放在 1 月- 5 月的销售发展趋势以及售价是怎么样随时间而变化的。那你的图表主题应该是「销售额自 1 月份开始稳步上升」

或者你可能想把重点集中在某一点上,比如说集中在 5 月份的数据上,你可能会记录产品 A,B 和 C 的销售量排列名次。那样的话,图表主题应该是「5 月份,产品A的销售额大幅超过B和C」

从另一个角度看同样是5月份的数据,你还可能会将侧重点放在每个产品占销售额的百分比上。那你的图表主题应该是「5月份,产品 A 占公司产品总销售额的比例位居首位」。

选择合适图表的关键,最初也是最重要的,就是确定想要表达的具体主题。而选择正确的图表形式,完全取决于主题是否清晰明确。图表仅仅是表明数据的组织形式,它最终是要强调一个主题,这主题其实就可以作为图表的标题。

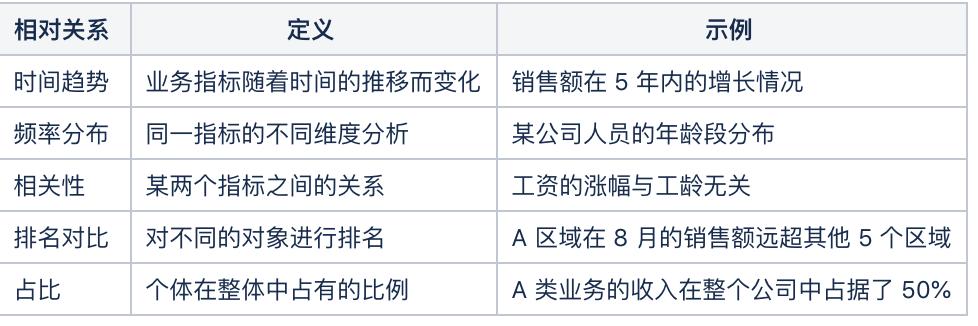

2、确定对比关系

编辑

给大家简单举几个例子:

“预计在今后 10 年多的时间里,销售额将增长 ”对应的关系为时间趋势

“雇员的最高工资额在 30000 到 35000 美元之间 ”对应的关系为频率分布

“汽油并不是牌子越响价格越高其性能就越好”对应的关系为相关性

“9 月份里,6 个区域的营业额大致相同”对应的关系为排名对比

“销售部经理在他的领域内只花费了他 15% 的时间”对应的关系为占比

“奖金的多少与工龄长短无关“对应的关系为相关性

“去年,人员更替主要发生在 30-35 岁的年龄段”对应的关系为频率分布

“C 区域的产品生产力排名垫底”对应的关系为排名对比

“我们公司的平均收入份额正在下降”对应的关系为时间趋势

“制造业占有资金的最大份额”对应的关系为占比

3、选择图表形式

现在我们准备好了进入最后一个步骤:从相对关系到最适合你的信息的图表形式

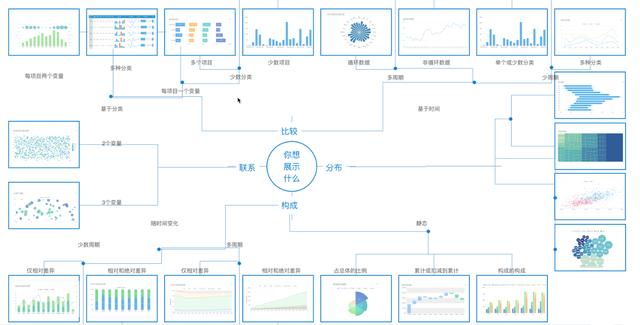

数据可视化的图表各式各样、种类繁多,但只要掌握其中的一小部分就能满足绝大多数需求。其中最常用的只有十几种类型

编辑

1、占比

在成分对比关系中,我们主要对每一部分的大小占总数的百分比感兴趣,比如:

你的主题中只要包括如下词汇如:份额、占比、总数百分比、占百分比多少等字样时,可以肯定你是在制作一个构成的对比关系图表。

构成对比关系的常用图表有如下几个:

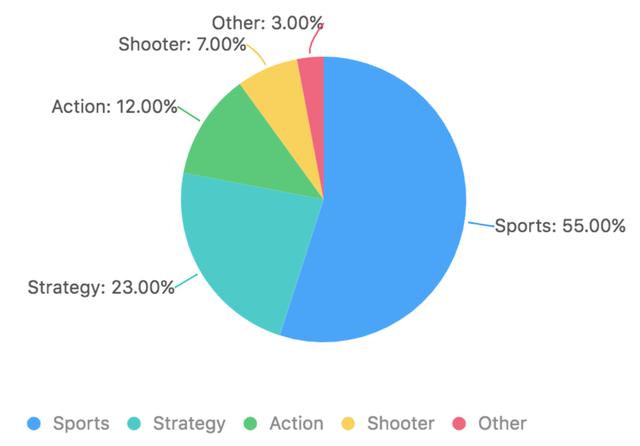

饼图:饼图是一个划分为几个扇形的圆形统计图表,通常用来展现数据的分类和占比情况。比如想要突出表示某个部分在整体中所占比例,尤其该部分所占比例达到总体的25%或50%时。

编辑

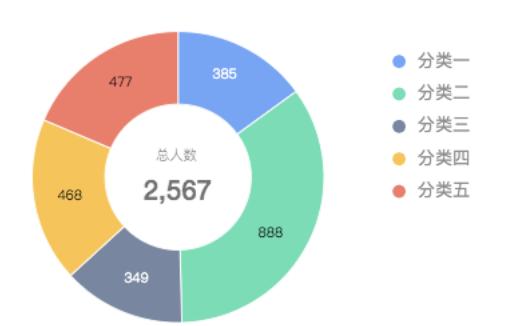

环形图:展现数据的分类和占比情况,相比饼图,环形图的可读性更高,可以把重要数据放在中间

编辑

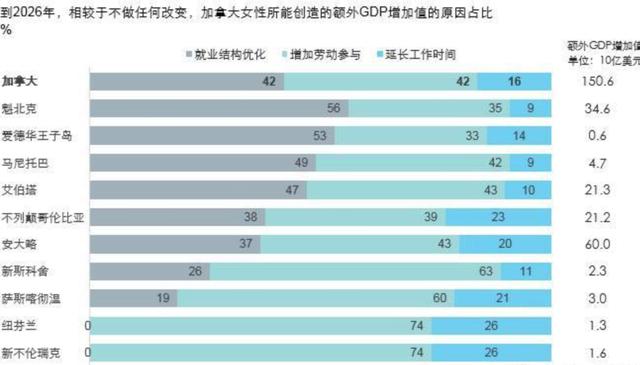

百分比堆积条形图:对比同一个分组数据内不同分类的占比,分组多

编辑

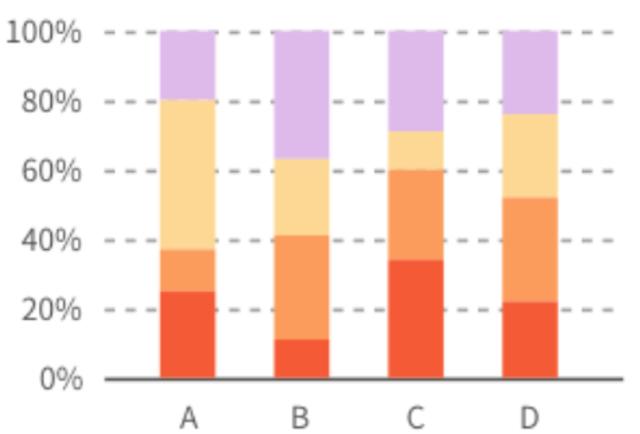

百分比堆积柱形图:对比同一个分组数据内不同分类的占比,分组少

编辑

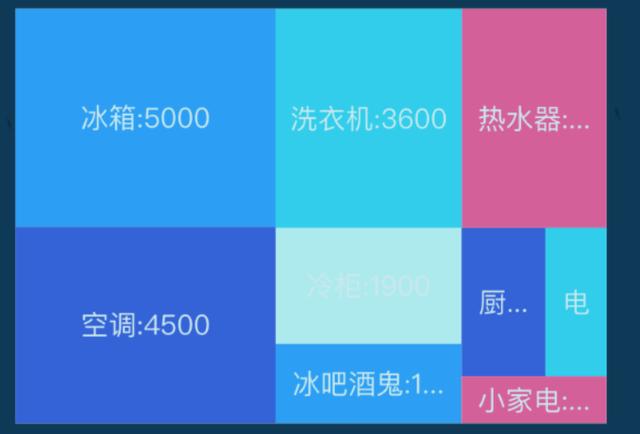

矩形树状图:清晰地显示层次结构,通过矩形面积、排列的不同来展示层次内部的占比关系

编辑

2、项目对比关系(比较)

在项目对比时,我们需要比较类别间的大小、高低,例如:

我们可以从大于、小于或相同之类的词汇中找到类别比较的线索

常用的图表类型如下:

柱形图

编辑

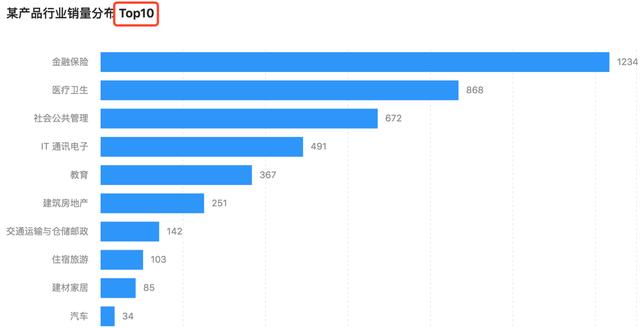

条形图

编辑

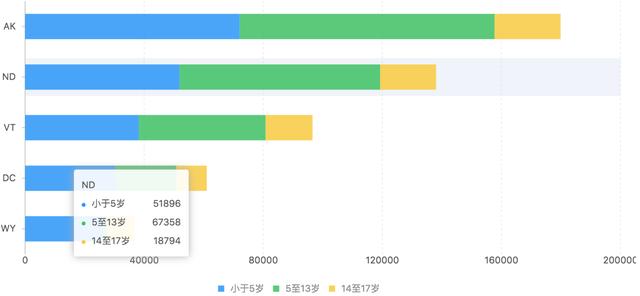

堆积条形图:表示多个类别里的各构成的对比,表明组成整体的成分情况

编辑

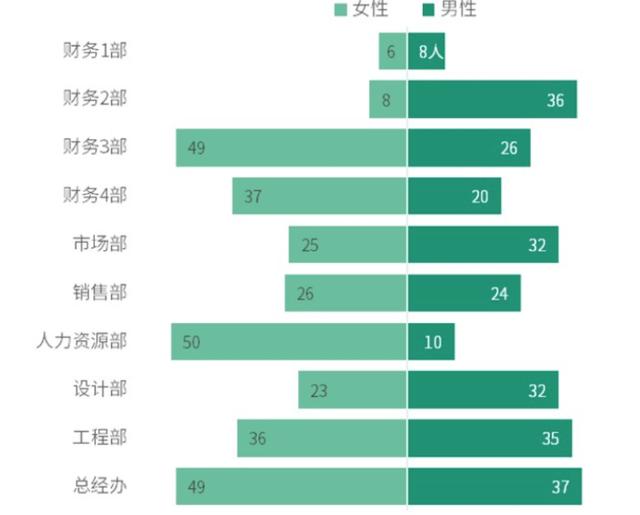

旋风图:对比分类数据的数值大小,表明两个不同成分的特点,如进口百分比与出口百分比

编辑

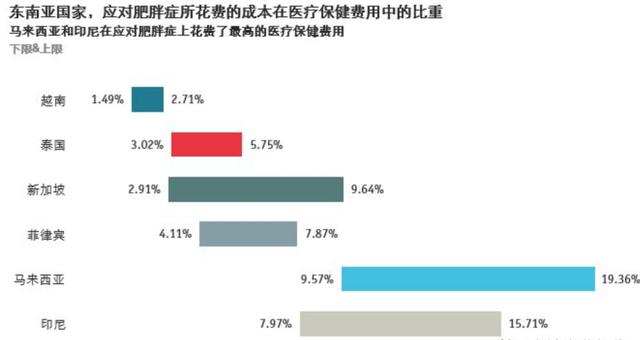

范围条形图:表示多个类别间的由低到高的数值范围,而不是表示单个数值,适合用于表示多个类别间的数值范围间的比较。

编辑

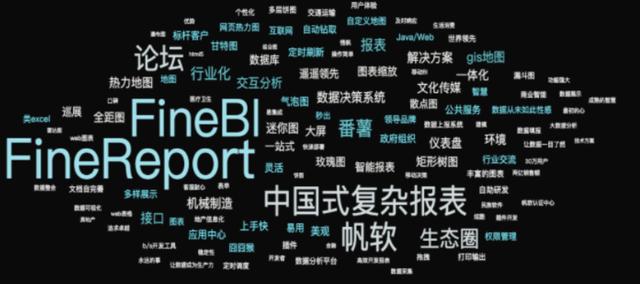

词云:展现文本信息,对出现频率较高的“关键词”予以视觉上的突出

编辑

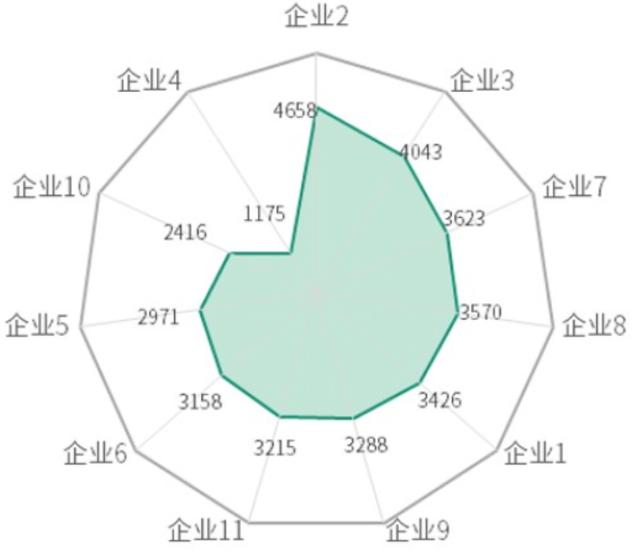

雷达图:将多个分类的数据量映射到坐标轴上,对比某项目不同属性的特点。了解同类别的不同属性的综合情况,以及比较不同类别的相同属性差异。

编辑

3、时间序列对比关系

这个对比关系是我们最常见的对比关系,表示随时间变化的情况。

我们对每一个部分在总数的比例或大小不感兴趣,但是对它们随时间的变化感兴趣,比如:

时间序列对比关系的触发词有:变化、增长、下降、减少、波动等。

常见的图表类型如下:

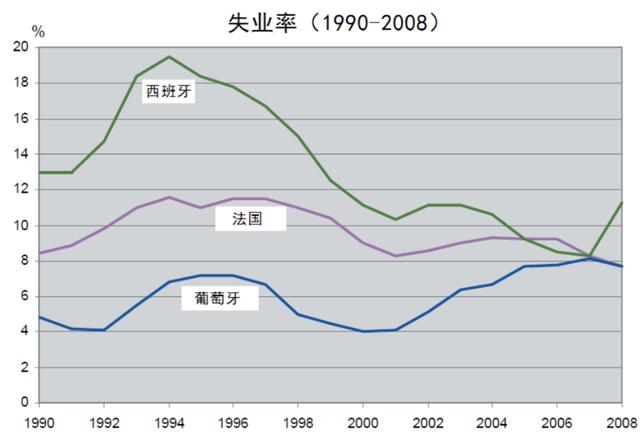

折线图:展示连续数值(例如时间)或者有序分类的变化趋势

编辑

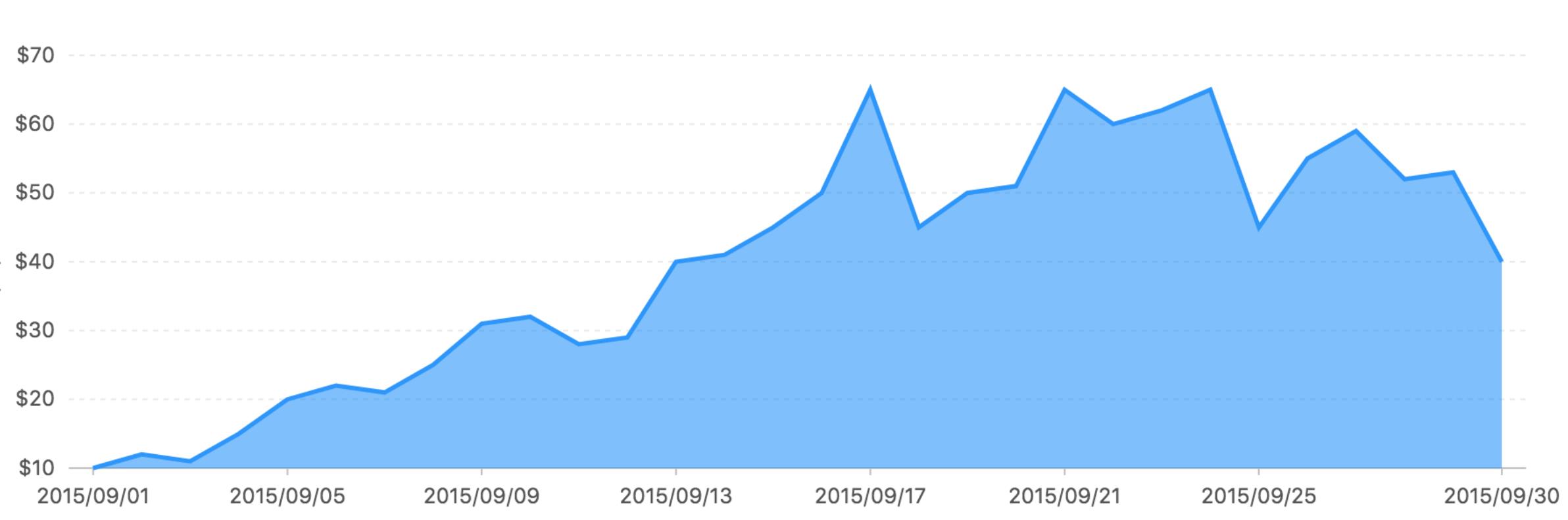

面积图:用面积展示数值大小。展示数量随时间变化的趋势。

编辑

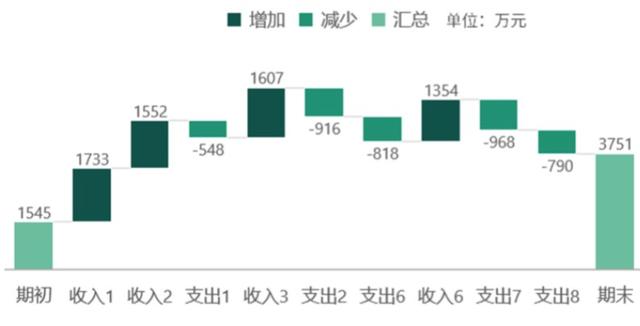

垂直瀑布图:一般适用于汇报数量的增减,比如一年中各月销售额、用户数等指标的变化

编辑

4、频率分布对比关系

这种对比关系表示有多少个项目或类别符合一个数字发展的范围。

比如,我们用一个频率分布对比关系来展示我司有多少员工的月薪超过5万元,有多少员工的月薪处于3-5万元之间,有多少员工的月薪在1-3万元区间等,或者有多少员工的年龄小于25岁,25-30岁员工人数有多少、超过30岁的员工人数有多少等。

这种对比关系的关键词包括:x到y的范围,密度,频率,分布等。

常用图表类型如下:

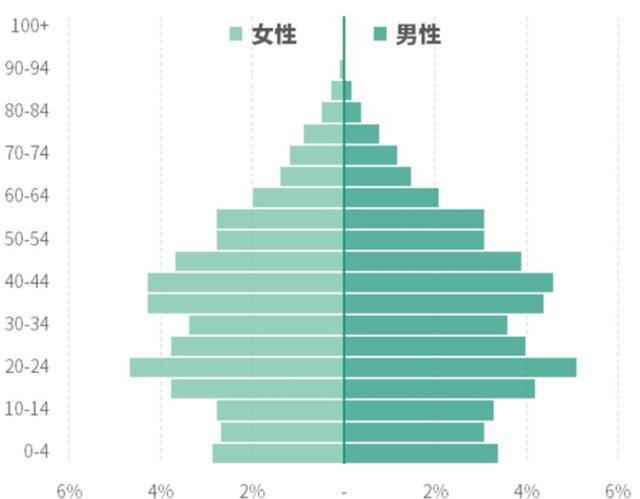

人口金字塔图(和上面的旋风图类似)

编辑

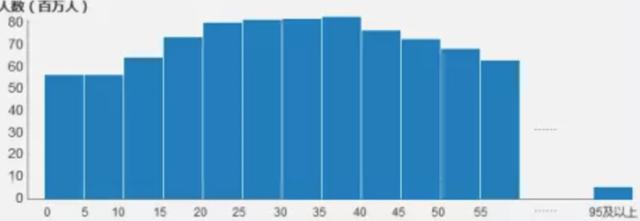

直方图:表达连续的区间上数量的分布

编辑

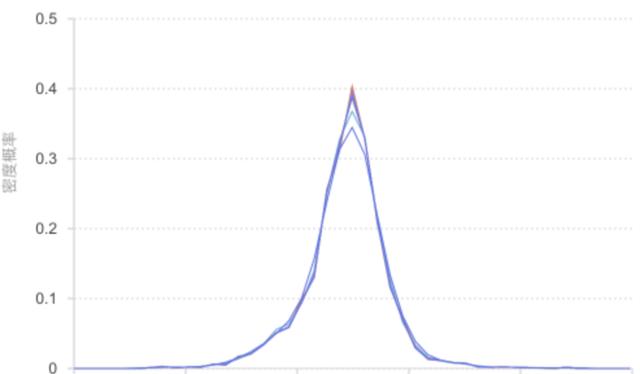

分布曲线图

编辑

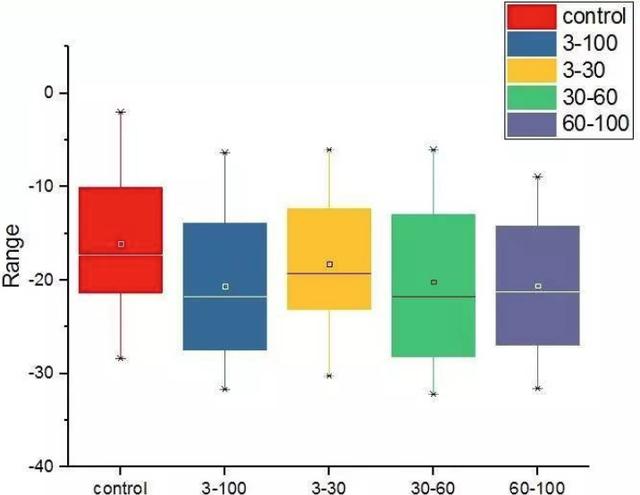

箱型图

编辑

5、相关性对比关系

相关性对比关系表示两个变数之间的关系可以是,也可以不是你所证明的模式。例如:你可以证明利润随着销售额的增加而增长,也可以论证销售额随着打折幅度的增加而增长

当你的主题包括与什么相关,随什么增长,随什么减退,根据什么变化,或者不随什么增长等,那么就可以断定是一个相关性对比关系。

相关性对比关系因为是表示两个变量——之间的关系,两个坐标轴都是数值轴,和常见的其它图表类型柱形图、条形图、折线图等一个类别轴(或时间轴)、一个数值轴不同。

下面是表达相关性的常用图表类型:

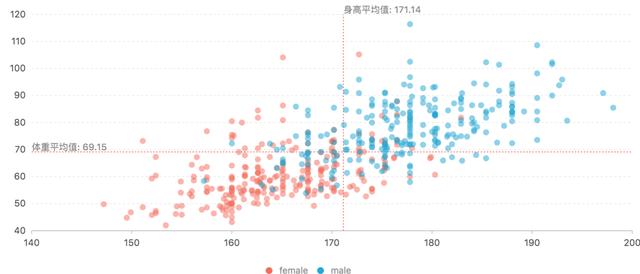

散点图:散点图通常用于显示和比较数值,不光可以显示趋势,还能显示数据集群的形状,以及在数据云团中各数据点的关系。

编辑

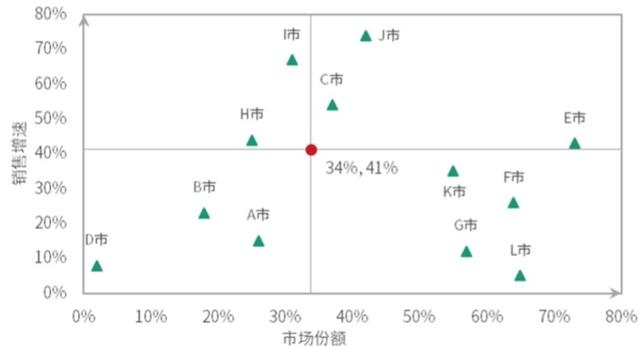

波士顿矩阵图

编辑

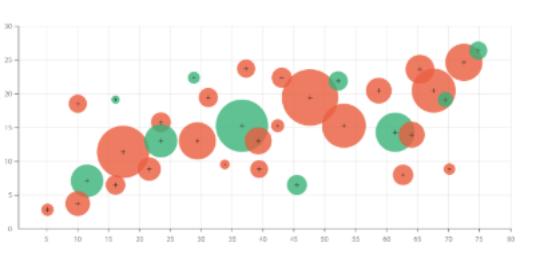

气泡图

编辑

6、以位置分布关系进行类别对比

空间图表可以数据中的精确位置和地理模式。比如显示人流量最多的航站楼或全国各地所有销售额

空间地图包括填充地图、点分布图、符号地图和密度地图,常用的类型如下:

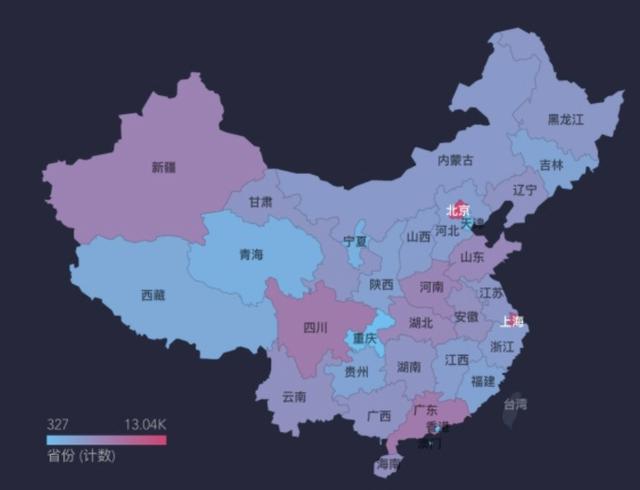

区域地图:区域图是对不同的区域划分分别进行区面着色展示的可视化类型

编辑

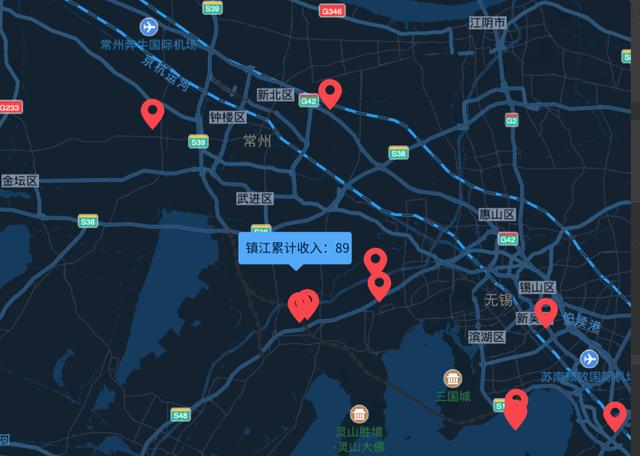

点地图:点地图图是把一系列离散的数据点按照位置信息标注在地图上。适合需要把大量具有相同属性的地址信息同时展示在地图上的业务场景。比如展示连锁店分布、加油站分布、银行网点分布等。

编辑

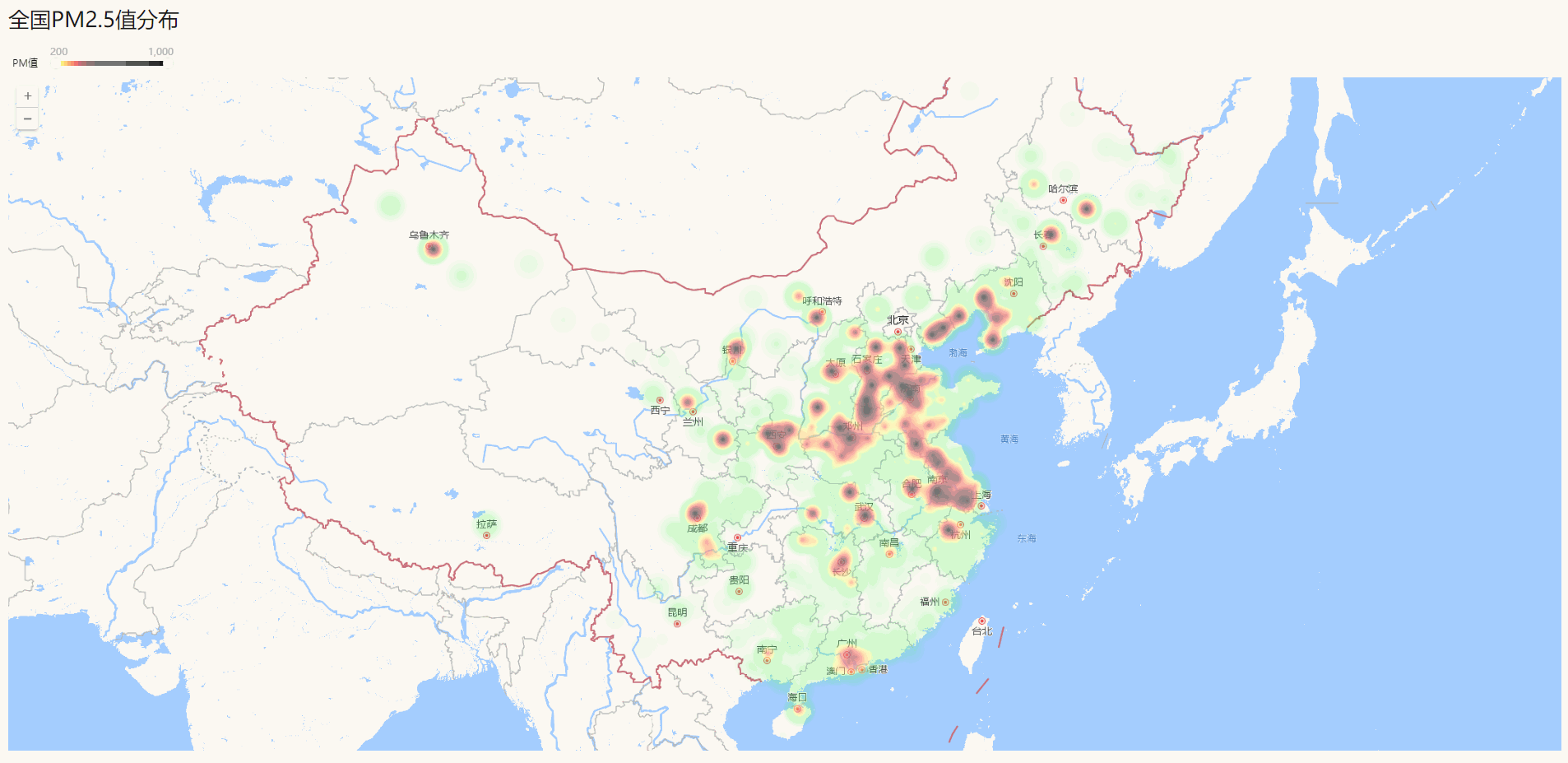

热力地图:热力图通过指定的半径范围进行数据叠加计算,然后与梯度颜色进行数据映射,不同的颜色深度代表不同的数据密度。通常适用于数据量比较多且在一定地域范围内相对密集的业务场景。

比如展示某个商圈的人流分布、某个景区的客流分布、某个区域的车流分布等。

编辑

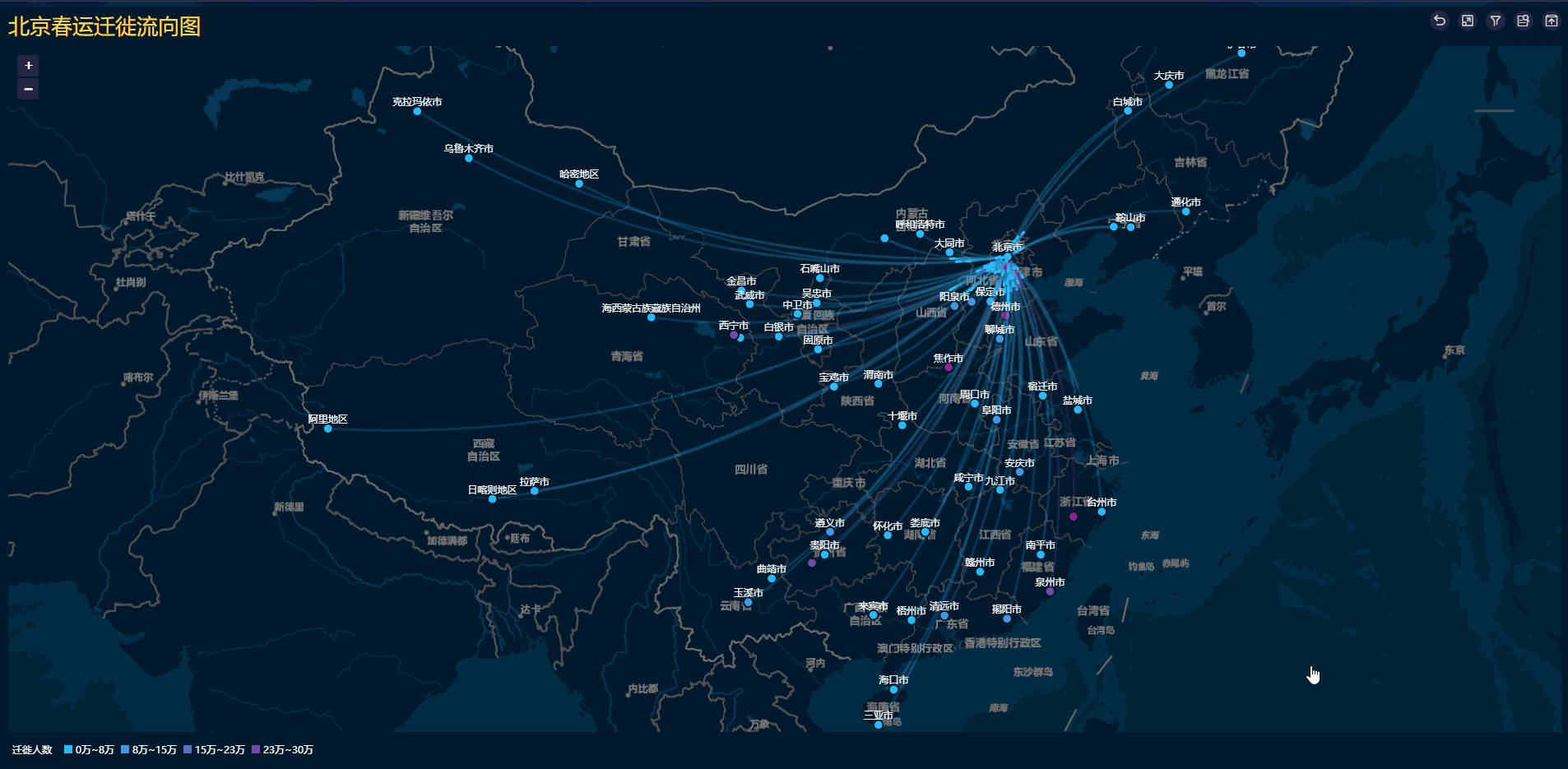

流向地图:迁徙图是在两点之间绘制弧线进行连接,并配以动画呈现移动效果的图像,主要用于展示不同地点之间人员、物品、车辆等流动的方向。

编辑
